Ta norma obejmuje spawanie stali, niklu, tytanu oraz ich stopów, z wyłączeniem procesów wiązkowych, które podlegają odrębnym regulacjom. Dokument stanowi fundamentalne narzędzie pracy dla inżynierów spawalnictwa, inspektorów jakości oraz firm produkcyjnych, umożliwiając obiektywną weryfikację wykonanych połączeń. Szczegółowe informacje na temat interpretacji normy znajdziesz w materiałach dostępnych pod hasłem pn en iso 5817, które kompleksowo omawiają poszczególne aspekty klasyfikacji.
System trójstopniowy wprowadzony przez normę pozwala dostosować wymagania jakościowe do specyfiki konstrukcji i warunków eksploatacji. Głównym celem standardu jest stworzenie jednolitych kryteriów oceny spoin, co eliminuje subiektywizm i zapewnia porównywalność wyników kontroli na całym świecie. Naviacademy oferuje szkolenia specjalistyczne zgodne z międzynarodowymi wymogami certyfikacyjnymi, wspierając rozwój kompetencji w obszarze kontroli jakości spawów.
Charakterystyka poziomu jakości B
Poziom B reprezentuje najwyższe wymagania stawiane złączom spawanym i znajduje zastosowanie w konstrukcjach o szczególnym znaczeniu. Obejmuje to elementy narażone na intensywne obciążenia dynamiczne, zmienne warunki ciśnieniowe oraz ekstremalne temperatury pracy. W tej klasie dopuszczalne wymiary niezgodności są minimalne, a niektóre wady uznaje się za całkowicie niedopuszczalne.
Konstrukcje mostowe, zbiorniki ciśnieniowe w energetyce czy elementy aparatury przemysłowej pracującej w środowiskach agresywnych chemicznie – to typowe zastosowania poziomu B. Rygorystyczne kryteria przekładają się na najwyższą wytrzymałość i niezawodność połączeń, co jest kluczowe dla bezpieczeństwa użytkowników i długoterminowej eksploatacji.
Poziom C jako standard przemysłowy
Poziom jakości C stanowi najczęściej wybierany standard w praktyce przemysłowej, zapewniając optymalną równowagę między wymaganiami technicznymi a kosztami produkcji. Stosuje się go w konstrukcjach stalowych o średnich wymaganiach, gdzie warunki eksploatacji nie są ekstremalne, ale jakość pozostaje priorytetem.
Konstrukcje budowlane, elementy maszyn przemysłowych czy zbiorniki magazynowe – to typowe obszary wykorzystania poziomu C. Dopuszczalne granice niezgodności są tu bardziej liberalne niż w poziomie B, ale nadal gwarantują odpowiednią wytrzymałość i trwałość połączeń spawanych.
Poziom D dla konstrukcji mniej odpowiedzialnych
Poziom D charakteryzuje się najbardziej tolerancyjnymi kryteriami akceptacji niezgodności spawalniczych. Przeznaczony jest dla złączy, które nie będą poddawane znaczącym obciążeniom mechanicznym ani nie pracują w warunkach krytycznych dla bezpieczeństwa.
Elementy pomocnicze, konstrukcje wsporze nieobciążone dynamicznie czy spawane elementy dekoracyjne – to typowe przykłady zastosowania poziomu D. Wybór tego poziomu pozwala zoptymalizować koszty produkcji przy zachowaniu wystarczającej jakości dla danego zastosowania.

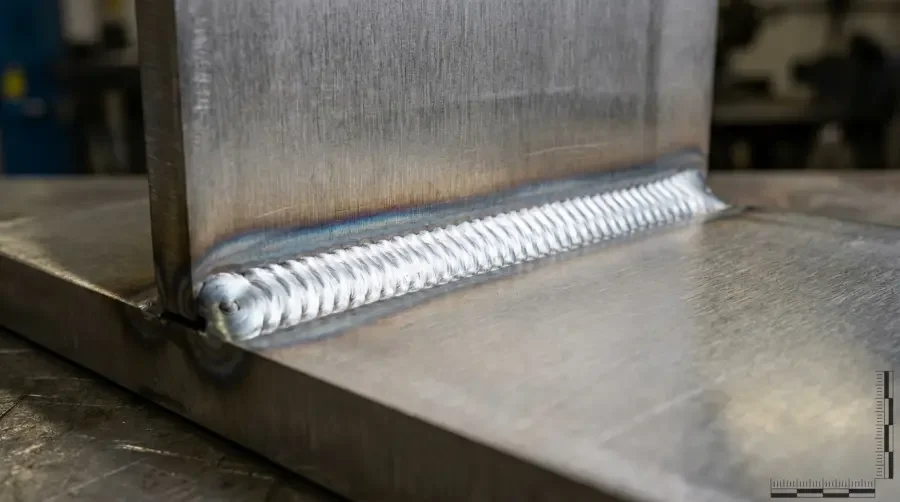

Ocena złączy krok po kroku
Proces oceny jakości złączy spawanych według PN-EN ISO 5817 rozpoczyna się od badania wizualnego (VT), które stanowi podstawową i najczęściej stosowaną metodę weryfikacji. Inspektor przygotowuje powierzchnię spoiny poprzez oczyszczenie z zanieczyszczeń, żużla i odprysków, zapewniając optymalną widoczność.
Kolejnym krokiem jest identyfikacja rodzaju niezgodności według katalogu normy. Obejmuje to pęknięcia, pory gazowe, podtopienia, przyklejenia, braki przetopu czy niezgodności geometryczne takie jak nadmierny wypukłość lub wklęsłość spoiny. Każda wykryta niezgodność wymaga precyzyjnego zmierzenia wymiarów za pomocą odpowiednich przyrządów pomiarowych.
Na podstawie zebranych danych inspektor porównuje zmierzone parametry z limitami określonymi w tabelach normy dla danego poziomu jakości. Finalna ocena uwzględnia wszystkie zidentyfikowane niezgodności i określa, czy spoina spełnia wymagania poziomu B, C czy D, lub wymaga naprawy.
Najczęstsze błędy w interpretacji normy
Nieprawidłowe określenie wymaganego poziomu jakości na etapie projektowania to podstawowy błąd prowadzący do komplikacji. Zbyt rygorystyczne wymagania generują nieuzasadnione koszty, podczas gdy zbyt liberalne mogą zagrozić bezpieczeństwu konstrukcji.
Pomijanie konieczności oczyszczenia spoiny przed oceną wizualną prowadzi do błędnych wniosków. Żużel, nalot czy odpryski mogą maskować rzeczywiste wady lub fałszywie sugerować ich obecność. Kolejnym problemem jest niewłaściwa identyfikacja typu niezgodności – np. mylenie podcięcia z brakiem przetopu, co prowadzi do stosowania niewłaściwych kryteriów akceptacji.
Niedocenianie znaczenia aktualizacji normy również stanowi częsty problem. Wydanie z 2023 roku wprowadziło istotne modyfikacje w kryteriach oceny, a stosowanie przestarzałych wersji może skutkować niezgodnością z obowiązującymi wymogami kontraktowymi.
Koszty i wymagania kompetencyjne
Wdrożenie systemu kontroli jakości zgodnego z PN-EN ISO 5817 wymaga inwestycji w szkolenia personelu oraz wyposażenie laboratoryjne. Koszt podstawowego szkolenia inspektora VT (badania wizualne) według standardów EN ISO 9712 wynosi od 2500 do 4000 złotych, w zależności od organizatora i zakresu programu.
Certyfikacja inspektora na poziomie 2 wymaga dodatkowo egzaminu praktycznego i teoretycznego, co zwiększa całkowity koszt do około 5000-7000 złotych. Wyposażenie stanowiska insektora obejmuje lupę o odpowiednim powiększeniu, wzorniki spawalnicze, przyrządy pomiarowe (suwmiarki, głębokościomierze, kątomierze) oraz oświetlenie – koszt kompletu to około 2000-3000 złotych.
Przedsiębiorstwa produkcyjne muszą również uwzględnić koszty potencjalnych napraw i ponownych kontroli. Statystycznie, przy poziomie jakości B, około 15-20% spoin wymaga korekt, podczas gdy przy poziomie C wskaźnik ten spada do 8-12%. Koszt naprawy pojedynczej spoiny w konstrukcji stalowej średniej wielkości wynosi od 200 do 800 złotych, zależnie od stopnia skomplikowania.
Powiązania z innymi normami spawalniczymi
PN-EN ISO 5817 nie funkcjonuje w izolacji, lecz stanowi element szerszego systemu norm spawalniczych. Ściśle współpracuje z normą PN-EN ISO 17637, która szczegółowo określa procedury przeprowadzania badań wizualnych, definiując metodologię oraz wymagania sprzętowe dla inspektorów.
Norma PN-EN ISO 17635 dostarcza wytycznych dotyczących wyboru odpowiednich metod badań nieniszczących w zależności od typu konstrukcji i wymaganego poziomu jakości. Uzupełnia to system norm ISO 6520, który stanowi katalog identyfikacyjny wszystkich możliwych niezgodności spawalniczych z ich szczegółową klasyfikacją i terminologią.
Dla spawania orbital i połączeń rurowych kluczowa jest również norma PN-EN ISO 3834, definiująca wymagania jakościowe dla procesów spawalniczych w produkcji. Kompleksowe zrozumienie tych powiązań pozwala na budowanie skutecznych systemów kontroli jakości zgodnych z najlepszymi praktykami branżowymi.
Praktyczne zastosowania w różnych branżach
W przemyśle naftowo-gazowym norma PN-EN ISO 5817 znajduje zastosowanie przy budowie rurociągów przesyłowych, gdzie nawet najmniejsza nieszczelność może prowadzić do katastrofy ekologicznej. Dla tych konstrukcji standardowo wymaga się poziomu jakości B z dodatkowymi badaniami radiograficznymi lub ultradźwiękowymi.
Przemysł stoczniowy wykorzystuje poziom C dla większości konstrukcji kadłuba, rezerwując poziom B dla elementów krytycznych jak wręgi wzmacniające czy połączenia grodzi wodoszczelnych. Budownictwo mostowe opiera się głównie na poziomie B dla wszystkich spoin głównych dźwigarów nośnych, podczas gdy elementy drugorzędne mogą spełniać wymagania poziomu C.
W produkcji maszyn przemysłowych dobór poziomu jakości zależy od funkcji elementu. Ramy nośne obrabiarek czy konstrukcje przenoszące duże obciążenia wymagają poziomu B lub C, podczas gdy obudowy czy elementy estetyczne mogą być wykonane zgodnie z poziomem D. Ta elastyczność pozwala optymalizować koszty produkcji bez kompromisów w zakresie bezpieczeństwa.
