Czym są badania nieniszczące i dlaczego mają takie znaczenie?

Każda maszyna, rurociąg, zbiornik ciśnieniowy czy spoina spawalnicza może kryć w sobie niewidoczne gołym okiem defekty – pęknięcia, pustki, rozwarstwienia czy korozję wewnętrzną. Tradycyjne metody kontroli często wymagają demontażu lub fizycznego uszkodzenia badanego obiektu, co jest kosztowne i czasochłonne. Badań nieniszczących nie można tu przecenić – to podejście, które łączy precyzję diagnostyczną z zachowaniem pełnej integralności badanego elementu. Dzięki temu można kontrolować jakość seryjnie produkowanych części, monitorować stan eksploatowanych urządzeń i dokumentować wyniki bez żadnej ingerencji w strukturę materiału.

Metody NDT są dziś obowiązkowym elementem procedur kontroli jakości w branżach, gdzie awaria mogłaby mieć katastrofalne skutki. Przemysł naftowy i gazowy, energetyka jądrowa, lotnictwo, kolejnictwo czy budownictwo przemysłowe – wszędzie tam NDT to nie opcja, lecz wymóg. Normy krajowe i europejskie precyzyjnie określają, kiedy i jak należy przeprowadzać takie badania, a ich wyniki muszą być potwierdzone przez certyfikowanych specjalistów.

Metody stosowane w badaniach nieniszczących

Arsenał technik NDT jest szeroki i dopasowany do różnych materiałów, geometrii obiektów oraz rodzajów spodziewanych defektów. Wybór odpowiedniej metody zależy od wielu czynników – rodzaju materiału, dostępności powierzchni, charakteru potencjalnych nieciągłości oraz wymagań normatywnych. Poniżej opisano najczęściej stosowane techniki, które tworzą szkielet nowoczesnej diagnostyki przemysłowej.

Badania ultradźwiękowe (UT)

Ultradźwięki to jedna z najpopularniejszych i najbardziej wszechstronnych metod NDT. Głowica generuje fale akustyczne o wysokiej częstotliwości, które przenikają materiał i odbijają się od wszelkich nieciągłości wewnętrznych. Analizując czas powrotu i amplitudę sygnału, technik jest w stanie zlokalizować i scharakteryzować defekt z dużą dokładnością. Metoda sprawdza się zarówno przy kontroli spoin, jak i przy pomiarach grubości ścianek rurociągów czy zbiorników dotkniętych korozją.

Badania radiograficzne (RT)

Radiografia przemysłowa polega na przepuszczeniu promieniowania jonizującego – rentgenowskiego lub gamma – przez badany obiekt i rejestracji obrazu na specjalnym filmie lub detektorze cyfrowym. Technika ta doskonale sprawdza się przy wykrywaniu porów, pęknięć i wtrąceń w spoinach oraz odlewach. Wynik badania w postaci radiogramu jest trwałym dokumentem, który można archiwizować i analizować w dowolnym momencie.

Badania magnetyczno-proszkowe (MT)

Ta metoda dedykowana jest materiałom ferromagnetycznym – stalom i żeliwom. Badany element zostaje namagnesowany, a następnie pokryty zawiesiną proszku magnetycznego. W miejscach, gdzie występują pęknięcia lub inne powierzchniowe nieciągłości, pole magnetyczne zakłóca się i przyciąga proszek, ujawniając defekt. MT jest szczególnie cenione przy kontroli odlewów, odkuwek i złączy spawanych.

Badania penetracyjne (PT)

Badania penetracyjne to prosta, lecz niezwykle skuteczna technika wykrywania wad powierzchniowych. Na badany element nanosi się specjalny penetrant, który wnika w szczeliny i nieciągłości. Po określonym czasie nadmiar penetrantu jest usuwany, a nałożony wywoływacz wyciąga go na powierzchnię, tworząc wyraźnie widoczne wskazania. Metoda ta działa na metalach, ceramice, tworzywach sztucznych i szkle.

Badania wizualne (VT)

Choć może wydawać się najprostsza, kontrola wizualna jest często pierwszym i niezbędnym krokiem diagnostycznym. Wykwalifikowany inspektor, uzbrojony w odpowiednie oświetlenie, lupy, endoskopy lub kamery przemysłowe, jest w stanie wychwycić wiele istotnych nieprawidłowości. VT poprzedza zazwyczaj inne metody NDT i pomaga ukierunkować dalszą diagnostykę.

Laboratorium NAVITEST – profesjonalna diagnostyka w służbie przemysłu

Laboratorium NAVITEST to podmiot specjalizujący się w kompleksowej obsłudze klientów z branż, gdzie precyzja i wiarygodność badań mają bezpośredni wpływ na bezpieczeństwo i jakość produkcji. Zespół certyfikowanych inspektorów realizuje zlecenia zarówno w warunkach laboratoryjnych, jak i bezpośrednio na obiektach przemysłowych – w halach produkcyjnych, na placach budowy czy przy infrastrukturze energetycznej. Elastyczność operacyjna i wysoki poziom kompetencji technicznych sprawiają, że laboratorium obsługuje projekty o zróżnicowanej skali i stopniu złożoności.

Zakres działalności obejmuje nie tylko samo wykonanie badań, ale również doradztwo w zakresie doboru metody, interpretację wyników oraz sporządzanie szczegółowej dokumentacji technicznej. Każdy raport przygotowywany jest zgodnie z obowiązującymi normami krajowymi i europejskimi, co gwarantuje jego akceptowalność przez audytorów, ubezpieczycieli i organy dozoru technicznego.

Jak przebiega zlecenie badania w praktyce?

Wiele osób zastanawia się, jak wygląda cały proces od momentu zgłoszenia potrzeby badania do otrzymania finalnego raportu. Oto jak to działa krok po kroku – przejrzyście i bez zbędnego żargonu. Procedura jest dobrze ustrukturyzowana, co minimalizuje ryzyko nieporozumień i zapewnia powtarzalność wyników.

  1. Analiza potrzeb klienta – na podstawie dokumentacji technicznej i opisu obiektu specjaliści dobierają optymalną metodę lub zestaw metod NDT.
  2. Przygotowanie planu badań – określany jest zakres, harmonogram, wymagania normatywne oraz warunki dostępu do obiektu.
  3. Realizacja badań na miejscu lub w laboratorium – certyfikowani technicy przeprowadzają badania z użyciem kalibrowanego sprzętu, dokumentując każdy etap.
  4. Analiza i interpretacja wyników – dane z badań są oceniane przez doświadczonych inżynierów, którzy klasyfikują wskazania zgodnie z kryteriami akceptacji.
  5. Sporządzenie raportu technicznego – klient otrzymuje kompletną dokumentację z wnioskami, zdjęciami i ewentualnymi zaleceniami dotyczącymi napraw lub dalszego monitorowania.

Gdzie stosuje się badania nieniszczące?

Obszarów zastosowania jest tyle, że łatwiej byłoby wymienić branże, które z NDT nie korzystają. Kontrola jakości to temat, który dotyka praktycznie każdego sektora przemysłu – od produkcji ciągników rolniczych po budowę elektrowni. Poniżej kilka przykładów, które dobrze ilustrują szerokość zastosowań tej dziedziny.

  • Energetyka – kontrola rurociągów pary, zbiorników ciśnieniowych, turbin i złączy spawanych w elektrowniach konwencjonalnych i odnawialnych.
  • Przemysł naftowy i gazowy – inspekcja sieci przesyłowych, zbiorników magazynowych, instalacji wiertniczych i terminali LNG.
  • Budownictwo przemysłowe i infrastruktura – ocena stanu mostów, hal stalowych, fundamentów i konstrukcji żelbetowych.
  • Przemysł chemiczny i petrochemiczny – kontrola reaktorów, wymienników ciepła i instalacji procesowych narażonych na korozję i zmęczenie materiału.
  • Motoryzacja i transport kolejowy – inspekcja osi, wózków, elementów podwozia i konstrukcji nośnych taboru.
  • Lotnictwo – badania płatowców, silników i elementów krytycznych zgodnie z rygorystycznymi procedurami lotniczymi.

Certyfikaty i normy – dlaczego to ma znaczenie?

W świecie badań nieniszczących certyfikacja personelu to nie formalność – to gwarancja, że wynik badania jest rzetelny i powtarzalny. Inspektorzy NDT muszą posiadać certyfikaty zgodne z normą PN-EN ISO 9712, która definiuje trzy poziomy kompetencji oznaczone cyframi 1, 2 i 3. Poziom 1 to technik wykonujący badania według instrukcji, poziom 2 to specjalista zdolny do samodzielnego planowania i interpretacji wyników, a poziom 3 to ekspert odpowiedzialny za opracowanie procedur i nadzór nad systemem jakości.

Oprócz certyfikacji personelu liczy się też akredytacja laboratorium. Akredytowane jednostki badawcze działają w ramach systemu zarządzania jakością i są regularnie kontrolowane przez jednostki akredytujące. Dla klienta oznacza to jedno – raport z takiego laboratorium jest dokumentem, któremu można zaufać bez żadnych zastrzeżeń.

Najczęstsze błędy przy zlecaniu badań NDT

Zlecając badania nieniszczące po raz pierwszy, łatwo wpaść w pewne pułapki, które mogą skutkować nierzetelnym wynikiem lub koniecznością powtórzenia całego procesu. Świadomość tych błędów pozwala uniknąć niepotrzebnych kosztów i opóźnień. Oto co najczęściej idzie nie tak w praktyce.

  • Zły dobór metody – nie każda technika NDT nadaje się do każdego materiału i rodzaju defektu; wybór bez konsultacji ze specjalistą może skutkować pominięciem istotnych wskazań.
  • Niedostateczne przygotowanie powierzchni – zabrudzenia, farba czy rdza mogą znacząco obniżyć jakość badania penetracyjnego lub magnetyczno-proszkowego.
  • Brak dokumentacji technicznej obiektu – bez znajomości materiału, grubości ścianek i historii eksploatacji trudno prawidłowo zinterpretować wyniki.
  • Korzystanie z niecertyfikowanego personelu – wyniki badania wykonanego przez osobę bez odpowiednich uprawnień nie mają wartości normatywnej i mogą być zakwestionowane przez audytora.

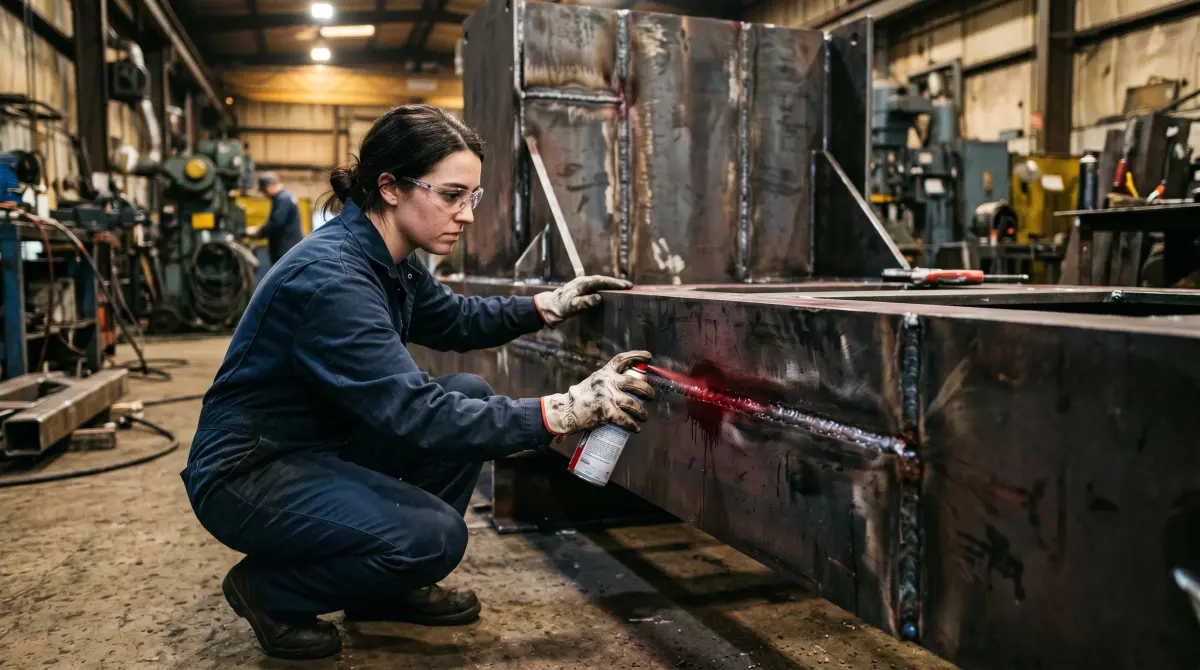

badanie ndt

FAQ – najczęściej zadawane pytania o badania NDT

Poniżej zebraliśmy odpowiedzi na pytania, które pojawiają się najczęściej w rozmowach z klientami i inżynierami wchodzącymi w kontakt z tematyką NDT. To szybki przewodnik, który pozwoli rozwiać wątpliwości bez przebijania się przez stosy dokumentacji technicznej.

Jak długo trwa badanie nieniszczące?

Czas trwania zależy od metody, zakresu i dostępności obiektu. Proste badanie penetracyjne małego elementu można wykonać w ciągu kilkudziesięciu minut. Kompleksowa inspekcja dużego rurociągu z użyciem kilku metod może trwać kilka dni. Po wstępnej analizie zlecenia laboratorium zawsze podaje szacowany harmonogram.

Czy badania NDT można przeprowadzić bezpośrednio na obiekcie?

Tak – większość technik NDT jest możliwa do wykonania w warunkach terenowych. Certyfikowani technicy wyposażeni w przenośny sprzęt docierają na place budowy, do hal produkcyjnych czy na stacje paliw, nie wymagając transportu badanych elementów do laboratorium stacjonarnego.

Jakie dokumenty otrzymuję po badaniu?

Po zakończeniu badania klient otrzymuje szczegółowy raport techniczny zawierający: opis zastosowanej metody, dane kalibracyjne sprzętu, mapy wskazań lub radiogramy, ocenę zgodności z normą oraz wnioski i rekomendacje. Dokumentacja jest sporządzana w języku polskim, a na życzenie również w angielskim.

Czy badania nieniszczące zastępują odbiory techniczne?

NDT jest uzupełnieniem, a nie zamiennikiem odbiorów technicznych i certyfikacji wyrobu. Wyniki badań są jednak ważnym elementem dokumentacji odbiorowej i często wymagane przez Urząd Dozoru Technicznego lub ubezpieczyciela jako warunek dopuszczenia instalacji do eksploatacji.

Jak często należy powtarzać badania?

Częstotliwość zależy od specyfiki obiektu, warunków eksploatacji i wymagań normatywnych lub ubezpieczeniowych. Rurociągi i zbiorniki ciśnieniowe podlegają regularnym przeglądom według harmonogramów zatwierdzonych przez UDT. Elementy w maszynach produkcyjnych bada się profilaktycznie podczas planowanych przestojów lub po zdarzeniach mogących spowodować uszkodzenie.

Przyszłość badań nieniszczących – technologie, które zmieniają branżę

Świat NDT nie stoi w miejscu – nowe technologie systematycznie poszerzają możliwości diagnostyczne i redukują czas potrzebny do przeprowadzenia badań. Cyfrowa radiografia zastępuje tradycyjne filmy, pozwalając na natychmiastową analizę i łatwe archiwizowanie obrazów. Techniki ultradźwiękowe z zastosowaniem głowic phased array umożliwiają tworzenie trójwymiarowych map defektów z dokładnością nieosiągalną dla klasycznych głowic jednoelementowych.

Drony wyposażone w kamery termowizyjne i specjalistyczne sensory już dziś służą do inspekcji trudno dostępnych konstrukcji – dachów hal przemysłowych, kominów, masztów czy instalacji fotowoltaicznych. Systemy sztucznej inteligencji wspierają interpretację radiogramów i obrazów z ultradźwięków, redukując ryzyko błędu ludzkiego. Integracja tych technologii z klasycznym warsztatem eksperta NDT to kierunek, który w najbliższych latach zdominuje rynek diagnostyki przemysłowej.

Co warto wiedzieć przed pierwszym zleceniem?

Jeśli planujesz zlecić badania nieniszczące po raz pierwszy, kilka praktycznych wskazówek pomoże Ci sprawnie przeprowadzić cały proces i uzyskać wyniki, które będą miały realną wartość techniczną i normatywną. Dobra komunikacja z laboratorium na etapie wstępnym to połowa sukcesu.

  • Przygotuj dokumentację techniczną obiektu – rysunki, dane materiałowe, historię eksploatacji.
  • Określ cel badania – czy chodzi o kontrolę jakości nowej produkcji, ocenę stanu eksploatacyjnego, czy diagnozę po awarii.
  • Sprawdź wymagania normatywne obowiązujące w Twojej branży – część sektorów narzuca konkretne metody i poziomy kwalifikacji personelu.
  • Zapytaj o akredytację i certyfikaty personelu – to prosty sposób na weryfikację wiarygodności laboratorium.
  • Uzgodnij zakres raportu końcowego – upewnij się, że dokumentacja spełni wymagania audytora lub organu dozoru.

Badania nieniszczące to inwestycja w bezpieczeństwo, a nie koszt, którego warto unikać. Wykryta w porę wada spoiny lub pęknięcie zmęczeniowe może uchronić przed awarią wartą dziesiątki razy więcej niż koszt inspekcji. Profesjonalne laboratorium NDT to partner, który łączy wiedzę techniczną z praktycznym podejściem do potrzeb przemysłu – i właśnie tak należy traktować tego rodzaju współpracę.
